贵阳喷射混凝土加固

贵阳喷射混凝土加固技术特点

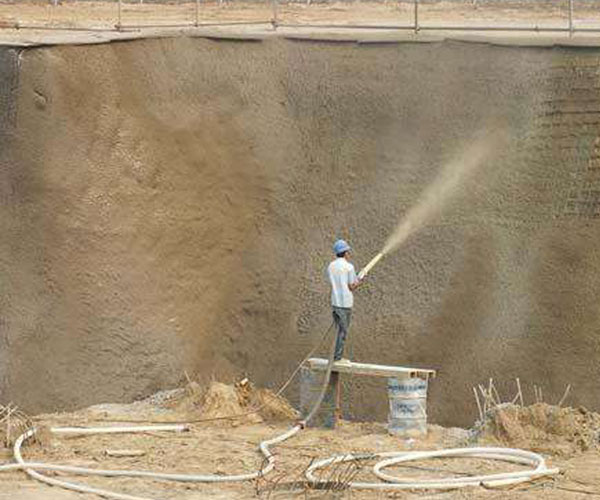

喷射混凝土是借助喷射机械，利用压缩空气做动力，将水泥、大砂、石子、水配合的拌合料，通过高压管以高速喷射到受喷面上硬化而成。依靠高速喷射时集料的反复连续撞击压密混凝土，与混凝土、砖石、钢材有很高的粘结强度。当与钢筋网联合使用可很好的在结合面上传递拉应力和剪应力，能大幅度地提高砌体承载力，加强整体性。

贵阳喷射混凝土加固操作方法

喷射混凝土技术以其简单的工艺、独特的效应、经济的造价和快捷的施工速度，在砌体墙体开裂加固、砖混结构加层墙体加固、抗震加固、铁公路隧道施工、矿山井巷建设、贵阳边坡加固等领域广泛应用。

干拌法

干拌法是将水泥、砂、石在干燥状态下拌合均匀，用压缩空气送至喷嘴并与压力水混合后进行喷灌的方法。此法须由熟练人员操作，水灰比宜小，石子须用连续级配，粒径不得过大，水泥用量不宜太小，一般可获得28～34兆帕的混凝土强度和良好的粘着力。但因喷射速度大，粉尘污染及回弹情况较严重，使用上受一定限制。

湿拌法

是将拌好的混凝土通过压浆泵送至喷嘴，再用压缩空气进行喷灌的方法。施工时宜用随拌随喷的办法，以减少稠度变化。此法的喷射速度较低，由于水灰比增大，混凝土的初期强度亦较低，但回弹情况有所改善，材料配合易于控制，工作效率较干拌法为高。 　将预先配好的水泥、砂、石子和一定数量的速凝剂，装入喷射机，利用高压空气将其送到喷头和水混合后，以很高的速度喷向岩石或混凝土的表面而形成。 　宜采用普通水泥，要求良好的骨料，10mm以上的粗骨料控制在30%以下，最大粒径小于25mm；不宜使用细砂。主要用于岩石峒库、隧道或地下工程和矿井巷道的衬砌和支护。

喷射混凝土加固施工工艺流程

搭设操作平台→凿除粉刷层→除尘→加固面喷水湿润→编设固定钢筋网→拌混合料→喷射→养护
