贵阳梁柱土增大截面加固

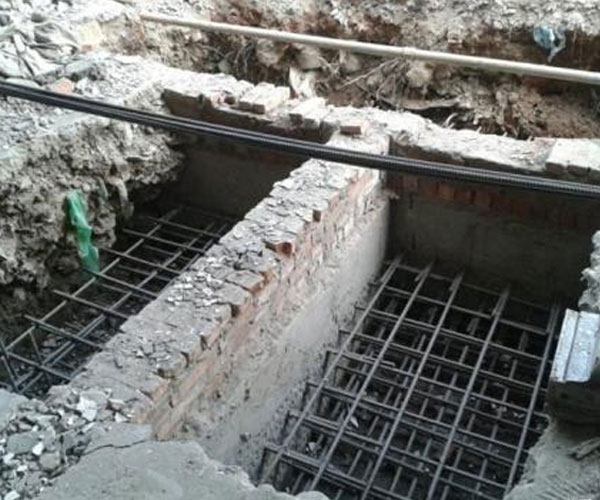

贵阳梁柱土增大截面加固工艺流程

　　1．原有构件混凝土表面处理：把构件表面的抹灰层铲除，对混凝土表面存在的缺陷清理至密实部位，并将表面凿毛，要求打成麻坑或沟槽，坑或槽深度不宜小于6mm，麻坑每100mm×100mm的面积内不宜少于5个；沟槽间距不宜大于箍筋间距或200mm，采用三面或四面外包法加固梁或柱时，应将其棱角打掉。

　　2．清除混凝土表面的浮块、碎渣、粉末，并用压力水冲洗干净，如构件表面凹处有积水，应用麻布吸去。

　　3．为了加强新、旧混凝土的整体结合，在浇筑混凝土前，在原有混凝土结合面上先涂刷一层高粘结性能的界面结合剂，截面结合剂的种类很多，常用的有高标号水泥浆或水泥砂浆，掺有建筑胶水的水泥浆、环氧树脂胶、乳胶水泥浆及各种混凝土界面剂等。

　　4．为了提高新、旧混凝土粘结强度，增强结合面的抗剪能力，必要时还可在结合面凿小坑，埋入∮10短钢筋，其长度为100～150mm，伸进、出坑面各半，间距宜为200～300mm呈梅花状，插入短干净后灌建筑胶书你砂浆、环氧砂浆或乳胶水泥等。

　　5．在安装锚栓前，应清除混凝土表面的污物，用5%的火碱溶液擦洗，并用清水冲洗干净。如锚栓的螺杆露出构件表面太短，可用些短角钢或铁件与原构件紧固，对于受弯构件，锚栓的直径和数量根据新、旧混凝土结合面的抗剪要求确定。

　　6．加固干净和原有构件受力钢筋之间采用连接短干净焊接时，应凿除混凝土的保护层并至少裸露出钢筋截面的一半，对原有和新加受力钢筋都必须进行除锈处理，在受力钢筋上施焊前应采取卸荷载或临时支撑措施。为了减小焊接造成的附加应力，施焊时应逐根分区、分段、分层和从中部向两端进行焊接，焊缝要饱满，尽可能减少或避免对受力钢筋的损伤，应由有相当专业水平的技术来操作。

　　7．对于原有受力钢筋在施焊中由于电焊过烧可能对其截面面积的削弱，计算时宜考虑折减系数为0.8～0.9。对于原有梁或柱上箍筋焊接新加的“U”型或“[”（“卷边槽型”）箍筋或原有板下的钢筋焊接加固，一般原有钢筋或钢箍和新加钢筋或钢箍的直径不宜小于8mm，同时在施焊时要求选择小直径焊条和控制焊接电流，以减少和避免钢筋过烧而造成钢筋截面面积的削弱。

　　8．对于新加受力钢筋和原构件受力钢筋之间用短钢筋或扁钢连接时，一般采用水泥砂浆做保护层，其施工要求如下：

　　（1）在基层处理的基础上，先用1:1水泥砂浆掺10%的建筑胶薄抹一层，厚约3mm，24h后再进行抹灰。

　　（2）抹灰前对基层浇水润湿，以免砂浆水分被基层吸走，产生空鼓。

　　（3）抹灰分层、多遍成活，一般分为底层、中层和面层，各层所用的水泥砂浆的稠度控制如下：底层：100～120mm、中层：70～80mm、面层：100mm

　　（4）为了减少收缩差，抹灰时每层砂浆厚度不宜过大，一般在6～10mm之间，每层抹灰应在前层砂浆初凝之后进行，一面几层湿砂浆合在一起，造成收缩率过大。

　　（5）为了保证砂浆与基层粘结牢固，抹灰时可在砂浆中掺入乳胶等材料。

　　（6）抹灰完毕应及时浇水养护，减少水泥砂浆收缩量，一般养护不少与3天。
